チタン粉末冶金 MIM/HIP比較と選び方

チタン粉末冶金でMIMとHIPのどちらを起点に考えるかは、部品の勝ち筋を最初に決める論点です。
小型で複雑、かつ量産が前提にある案件ではMIMが検討候補に上がりやすく、高密度化や内部欠陥の除去、大型部品やAM後処理まで含めるならHIPから設計条件を組むのが実務的です。
MIMの金型初期費が回収できる数量レンジは部品形状、金型費、粉末単価、歩留まり、脱脂・焼結工程の効率など多数の変数で変わります。
したがって単一の普遍的なしきい値（例: 「年間1万個」）を断定的に扱うべきではありません。
実務的には以下のブレイクイーブン試算を用い、金型費の事例レンジ（27,000〜70,000 USD）や粉末・工程差、歩留まりを当てはめて「数千〜数万個」のオーダー感を確認するのが現実的です。
ブレイクイーブン数量 ≒ 金型費 ÷（切削単価 − MIM処理単価（材料＋工程＋歩留まり補正）） とくにチタンは、粉末粒径や粒子形状だけでなく、酸素管理の良し悪しが性能を左右します。
PMTi2024以降の酸素管理研究やMIM 2026、日本チタン協会の2025年度計画で見えてきた流れも踏まえ、現場で使える選び方に絞って解説します。

チタン粉末冶金とは何か

粉末冶金の定義とチタンでの意義

粉末冶金とは、金属を粉末として用意し、成形してから焼結する製法群です。
必要に応じて後処理で緻密化や欠陥低減を行って部品化します。
チタンでこの方法が注目される理由は明快で、展伸材や鍛造材をブロックで買って削り出す従来法では、材料費の高いチタンほどスクラップ損失がそのままコストに跳ね返るからです。
Powder metallurgy of titanium – past, present, and futureでも、チタン粉末冶金はニアネットシェイプ化によって材料歩留まりを改善する手段として整理されています。

ここでいうニアネットシェイプとは、最終形状に近い形で成形し、切削や研削などの後加工をできるだけ減らす考え方です。
チタンは難削材なので、単に切削時間が増えるだけでなく、工具摩耗、加工熱、歪み、段取り替えまで含めて負担が積み上がります。
粉末から形を作る発想に変えると、削る量そのものを減らせるため、材料費と加工費の両方に効いてきます。

現場では、設計図の段階では成立しているように見えても、実際に鍛造ブロックから削り出すと、完成品より何倍も重い素材を入れる必要がある部品が少なくありません。
とくにポケットや肉抜き、曲面内部を多く持つ形状では、削って捨てるチタンの金額が見積の後半で効いてきます。
こうした案件では、粉末冶金へ切り替えた瞬間に単価が下がるというより、設計初期で歩留まりを試算した時点で勝負が決まることが多いです。
加工費の議論だけで進めると見落としやすく、投入材重量と最終重量の差を先に見ると判断がぶれません。

チタン粉末冶金にはいくつかの代表的な流れがあります。
小型で複雑な量産部品ならMIM、つまり金属粉末射出成形が中心になります。
これは金属粉末とバインダを混ぜ、樹脂射出成形に近い方法で成形したあと、脱脂と焼結で金属化するプロセスです。
MIMでは焼結時に10%以上の収縮が入るため、金型寸法はその収縮を織り込んで設計します。
たとえば直径10.0 mmで成形したものが、10%の線収縮なら焼結後は9.0 mmになる計算です。
この収縮管理が成立すれば、小型複雑形状を一体で量産しやすくなります。

一方でHIP、熱間等方圧加圧は、高温高圧ガスで等方的に圧力をかけて内部空隙をつぶし、高密度化する技術です。
粉末そのものを缶に封入して緻密化する使い方もあれば、焼結体、鋳造品、AMで造形した部品の後処理として使うこともあります。
金属技研の解説がわかりやすいですが、HIPは「形を作る」というより「中身を詰める」工程として捉えると整理しやすくなります。
代表例として、Ti-6Al-4Vでは900〜940℃、100 MPa超、3時間という条件が、粉末HIPで密度・組織・特性のバランスを取りやすい範囲として報告されています。
また、SLMで造形したTi-6Al-4VがHIP後に理論密度99.7%超へ近づいた例もあり、信頼性設計との相性が良い工程です。

とくに酸素はチタンの機械特性に強く影響します。
粉末段階で 0.15 wt.% 未満、最終部品で 0.2 wt.% 未満を目安とする実務的な整理が多く、焼結 Ti‑6Al‑4V では約 0.33 wt.% 前後で延性が急低下する報告もあります。
ただし、粉末・粉末冶金向けの規格番号や化学成分の上限（O、N 等）を本文で明示する場合は、JISC（日本工業標準調査会）や日本チタン協会等の一次出典で規格番号・改訂情報を必ず確認してください。
なお、粉末や粉末冶金向けの規格番号や化学成分の上限値（O、N 等）を明示する場合は、JISC（日本工業標準調査会）や日本チタン協会などの一次出典で規格番号・改訂情報を確認してください。
記事中で具体的な JIS 番号や上限値を示す際は、出典の明示が必須です。

ニアネットシェイプとbuy-to-flyの関係

粉末冶金を理解するうえで、buy-to-flyは避けて通れない指標です。
これは投入した材料重量を最終部品重量で割った比で、値が大きいほど材料ロスが多いことを意味します。
チタンの従来加工では12:1が一般的で、20:1を超えるケースもあります。
航空機分野ではこの差がそのままコスト構造に表れ、F-22ではbuy-to-flyが12.2:1、つまり投入材の約82%がスクラップになった例が知られています。
チタン材の単価が高いことを考えると、この比率は単なる歩留まり指標ではなく、製法選定の起点です。

鍛造材からの削り出しは、母材品質が高く既存サプライチェーンも整っていますが、最終形状が軽量化設計に寄るほど不利になります。
外形は大きいのに中身を抜く部品、リブや流路を持つ部品、肉厚差が大きい部品では、削った切粉の山がそのまま損益に変わります。
現場でも、切削時間より先にスクラップ金額のほうが問題になる案件があります。
見積の初期段階でbuy-to-flyを置いてみると、鍛造＋切削で進めるべきか、MIMや粉末HIP、AM併用へ寄せるべきかが見えてきます。

ニアネットシェイプは、このbuy-to-flyを下げるための具体策です。
最終形状に近い状態で作れれば、除去加工は公差調整や機能面の仕上げに限定できます。
たとえば小型複雑部品ならMIMで形状を取り、焼結で金属化し、必要に応じてHIPで空隙を減らす流れが有効です。
焼結直後の相対密度が95%の部品をHIPで99.7%まで高められれば、残留空隙率は5.0%から0.3%へ下がる計算で、内部欠陥起点のばらつきを抑え込みやすくなります。
疲労やリーク、微小欠陥が問題になる用途では、この差が設計余裕の取り方に直結します。

もちろん、すべての部品が粉末冶金向きというわけではありません。
単純形状の少量試作なら、展伸材からの加工のほうが立ち上がりは早いです。
ただし、複雑形状を一体化して部品点数を減らせるなら、加工工数だけでなく組立工数や接合リスクまで圧縮できます。
チタン粉末冶金が注目されるのは、単に「削る量を減らせる」からではなく、歩留まり改善、形状一体化、高密度化による信頼性向上を同時に狙えるからです。

用語解説

MIM（Metal Injection Molding／金属粉末射出成形） 金属粉末とバインダを混練し、射出成形で形を作ったあと、脱脂と焼結で部品化する方法です。
小型で複雑な形状に強く、量産と相性があります。
一般に使う粉末は30 μm未満、10 μm級が代表例で、理想粒径として0.5〜20 μmが挙げられることもありますが、微粉になるほど酸素吸収の負担が増えます。
チタンではその管理が難所になります。

HIP（Hot Isostatic Pressing／熱間等方圧加圧） 高温・高圧ガスで全方向から圧力をかけ、内部空隙を減らして高密度化する方法です。
粉末HIP、鋳造品の欠陥低減、AM品の後処理など用途は広く、航空宇宙や高信頼部品で使われます。
チタンでは、母材そのものの強度だけでなく、内部欠陥の少なさを要求される場面で効きます。

AM（Additive Manufacturing／積層造形） 金属粉末を層ごとに積み上げて形を作る製法です。
SLMなどの方式では、複雑内部構造を持つチタン部品を直接造形できます。
造形後にHIPを組み合わせ、密度や疲労特性のばらつきを詰める流れが定着しています。

PM（Press and Sinter／プレス成形＋焼結） 粉末を金型で圧縮成形し、焼結で固める最も古典的な粉末冶金です。
形状自由度はMIMほど高くありませんが、比較的単純な形状を効率よく作れます。
チタンでは酸素管理や高密度化の難しさがあり、鉄系ほど一般化していません。

ニアネットシェイプ 最終形状に近い状態で成形し、後加工を最小化する考え方です。
チタンのように材料が高く切削負荷も高い材料では、工程全体の損失を減らす効果が大きく出ます。
単に加工時間を短くする話ではなく、スクラップ、工具、熱変形、仕上げ工程まで含めて効いてきます。

buy-to-fly 投入材料重量を最終部品重量で割った比率です。
12:1なら、完成品1に対して12の材料を買っている計算になります。
チタン部品ではこの数値が製法選定の判断軸になり、ニアネットシェイプ化の価値を最も端的に表します。

チタン粉末冶金の議論では、これらの用語が単独で出てくることは少なく、MIMで形を作り、HIPで中身を詰め、AMと組み合わせて設計自由度を広げる、といった連携で語られることが増えています。
『Oxygen variation in titanium powder and metal injection molding』でも、2024年以降の論点として酸素管理と工程統合が前面に出ています。
チタンでは「どの工法が優れているか」ではなく、「どの工程をどこまで組み合わせると歩留まりと信頼性が釣り合うか」で考えるほうが、実務の判断に直結します。

Oxygen variation in titanium powder and metal injection molding - International Journal of Minerals, Metallurgy and Materials

The control of oxygen is paramount in achieving high-performance titanium (Ti) parts by powder metallurgy such as metal

link.springer.com

MIMとHIPの加工原理と工程フロー

MIM工程の全体像

MIMは、金属粉末を樹脂射出成形に近い考え方で形にし、その後に金属として焼き固める工程です。
基本フローは、混練（粉末＋バインダ）→ 射出成形 → 脱脂 → 焼結となります。
ここでいうバインダは、粉末を流動させて金型へ充填するための有機成分で、焼結前に除去されます。
MIMAの工程解説でも、この4段階がMIMの中核として整理されています。

最初の混練では、チタン粉末とバインダを均一に混ぜてペレット状の原料を作ります。
チタンでは粉末の粒度分布、粒子形状、酸素量がこの時点から歩留まりと特性に直結します。
MIMで使う粉末は一般に 30 μm 未満、代表的には 10 μm 級が中心で、より微細な 0.5〜20 μm が理想値として挙げられることもあります。
ただし微粉になるほど表面積が増え、酸素を拾いやすくなります。
チタン粉末では酸素が強い固溶強化元素として働く一方、増えすぎると延性と靭性を削るため、粉末時点で 0.15 wt.% 未満、最終部品で 0.2 wt.% 未満を狙う管理が実務では基準になります。

射出成形では、混練原料を加熱して金型へ充填し、いわゆるグリーン体を得ます。
ここでの利点は、切削では工程数が増える小型の複雑形状を、量産前提で一括成形できる点です。
100 mm 未満の精密部品で採用しやすく、医療、電子、精密機構部品で候補に上がりやすいのはこのためです。
一方で、寸法は射出直後では確定しません。
MIMは焼結で収縮する前提の工法で、一般に焼結収縮率は 10%以上です。
たとえば直径 10.0 mm の成形体なら、線収縮 10% で焼結後は 9.0 mm になります。
設計段階ではこの収縮を見越した金型寸法補正が前提で、通常の樹脂成形よりも材料設計と寸法設計が密接に結びつきます。

脱脂は、成形体からバインダを除去する工程です。
設備仕様例では 100〜350℃ の範囲が見られますが、実務上は温度そのものより、分解ガスをどう抜くか、チタンに酸素や炭素を持ち込まないかが歩留まりを左右します。
脱脂が速すぎると内部圧で割れや膨れが出やすく、遅すぎるとタクトが伸びます。
現場では、MIMの生産性は射出機の台数よりも脱脂窯の処理能力で頭打ちになるケースが珍しくありません。
前工程が順調でも、脱脂バッチが詰まると全体の仕掛品が増え、量産立ち上げの見通しが崩れます。

焼結では、脱脂後の多孔質体を真空または不活性雰囲気中で加熱し、粉末同士を拡散結合させて強度を出します。
チタンMIM、とくに Ti-6Al-4V の代表的な焼結温度は 1200〜1400℃ の範囲が多く、β変態点である約 980℃ を超える条件が用いられます。
焼結体の相対密度は 93%〜97% 程度の報告が多く、条件次第で引張強さ 800〜900 MPa、0.2%耐力 700〜800 MPa、伸び 6%〜15% 程度のレンジが見られます。
ここでの主要管理因子は、粉末粒度分布、酸素・炭素管理、脱脂雰囲気、焼結温度プロファイルです。
特にチタンでは、焼結そのものよりも、その前後で不純物を増やさない設計が特性差を生みます。

HIPの基本原理と目的

HIPは、高温・高圧の不活性ガスで材料に等方的な圧力を与え、内部空隙を閉じて緻密化する工程です。
MIMのように「形を作る」ことが主目的ではなく、すでに形になっている部材の密度を上げ、内部欠陥を減らし、信頼性を揃えることが主眼になります。
圧力媒体には通常アルゴンが使われ、全方向から均一に荷重がかかるため、局所的な押し潰しではなく、材料全体に等方圧が作用します。

このとき材料内部では、空隙の閉鎖、拡散、クリープ変形が進み、焼結だけでは残りやすい微細なポアや、鋳造・AMで生じた内部欠陥が減っていきます。
用途は大きく3つに分けて考えると整理しやすく、1つ目は焼結体の追加緻密化、2つ目は鋳造品やAM品の欠陥除去、3つ目は粉末そのものを缶封入して固化する粉末HIPです。
つまりHIPは単独の製法というより、材料の最終品質を引き上げるための後工程、あるいは固化工程として位置づけるのが適切です。

代表条件は適用対象で変わりますが、Ti-6Al-4V の粉末HIPでは 900〜940℃、100 MPa 超、保持 3 h 付近が、密度と組織のバランスが取りやすい条件としてJMSTで報告されています。
AM後HIPでも、MDPIで整理された ASTM F2924-14 の条件例は 895〜955℃、100 MPa 以上、180±60 min です。
数値だけ見ると似ていますが、粉末缶詰HIP、AM後HIP、鋳造後HIPでは狙いが異なります。
粉末HIPは粉末を固化して素材化する工程で、AM後HIPは造形由来のポロシティや未融合部の影響を減らす後処理、鋳造後HIPは引け巣や内部欠陥の低減が中心です。

HIPの効果は密度の数字で見ると理解しやすくなります。
SLMで造形した Ti-6Al-4V が相対密度 99.2%、密度 4.394 g/cm³ だったものが、HIP後に 4.415 g/cm³ 超、99.7%超まで上がった報告があります。
相対密度 95% の焼結体を 99.7% に引き上げるケースで考えると、空隙率は 5.0% から 0.3% に下がる計算で、残留空隙はおよそ 16.7 倍の差になります。
疲労特性や破壊起点のばらつきは内部欠陥に強く支配されるため、この差が設計マージンや品質安定性に直結します。

HIPの管理因子は、温度、圧力、保持時間、冷却速度、封入ガス管理です。
冷却速度まで含めて条件設計するのは、チタン合金では冷却履歴が α/β 組織に影響し、強度と延性のバランスを変えるためです。
さらに、処理対象に閉じたガスが残っていると、HIP中にそのガスが圧縮されず欠陥として残ることがあります。
AM品で未連通ポアの扱いが問題になるのはこのためです。
現場目線では、HIPは条件設定よりも装置のワーキングゾーンとサイクルタイムが能力の上限を決めやすく、1バッチが長時間になるため、部品単体ではなく炉の占有体積で採算を見ます。
小物を少量ずつ流すより、同系材をまとめて積載できる案件のほうが工程設計は組みやすくなります。

CIP→焼結→HIP／AM後HIP／粉末缶詰HIP

HIPは単独で語るより、前後工程との組み合わせで理解したほうが実務に直結します。
代表的なのが CIP→焼結→HIP、AM後HIP、粉末缶詰HIP の3系統です。
ここでのCIPは Cold Isostatic Pressing、冷間等方圧加圧のことで、室温で粉末成形体に等方圧をかけて形を整える工程です。
CIPでまず均一なグリーン体を作り、焼結で形状を保ちながら結合を進め、残った空隙をHIPで潰す流れになります。
焼結だけでは 93%〜97% 程度にとどまる部材でも、HIPを後段に入れることで 99%超の高密度域へ持ち込みやすくなります。

このルートは、最初からHIPだけで固化するより形状自由度を取りやすく、MIMより大型の部品にも展開しやすい構成です。
焼結体のままだと気孔が疲労起点になりやすい部品では、HIP追加の効果が読みやすくなります。
1 cm³ の Ti-6Al-4V 部品で考えると、理論密度 4.43 g/cm³ に対して焼結直後 95% なら質量は約 4.21 g、HIP後 99.7% なら約 4.42 g です。
差は約 0.21 g で、小さな部品でも内部空隙の量としては無視できません。
寸法が大きくなるほど、この差は疲労寿命や気密性に効いてきます。

AM後HIPは、SLMやEBMで造形したチタン部品に対して使われる代表的な後処理です。
AMは複雑形状や内部流路の造形に強い一方、未融合部、キーホール由来ポア、層間由来のばらつきが残ることがあります。
そこにHIPをかけることで、内部欠陥を減らし、密度と機械特性の散らばりを抑えます。
AMで形状自由度を確保し、HIPで内部品質を整え、必要部だけ機械加工で仕上げる流れは、航空宇宙や医療で採用しやすい構成です。
設計側から見ると、AM後HIPを前提にしたほうが、余肉設定や疲労評価の前提を置きやすくなります。

粉末缶詰HIPは、金属缶に粉末を封入し、脱気・封止したうえでHIPにかけ、粉末をそのまま高密度素材へ固化する方法です。
MIMやAMのような細かな形状形成ではなく、ニアネットシェイプのビレット、リング、ブロック、あるいは内部形状を持つ素材を作る場面で有効です。
缶形状を工夫すれば、後加工量を減らした素材設計ができます。
ガスアトマイズやプラズマアトマイズで得た球状粉が使われることが多く、HIP向けでは 100〜300 μm 級の球状粉が説明される例もあります。
ここでは粉末流動性、充填密度、缶材との反応、脱気の完全性が品質を決めます。

HIPは拡散接合と組み合わせて使われることもあります。
大面積の接合界面に高温・等方圧を与えることで、母材同士を冶金的に一体化できるため、内部流路を持つ熱交換器や多層構造体で採用されます。
金属技研の技術解説で紹介されるように、HIPは単なるポアつぶしではなく、接合と緻密化を同時に成立させるプロセスでもあります。
設計上は、削り出しでは作れない閉断面流路や多層一体構造を成立させる手段として理解すると、MIMやAMとの役割分担が見えやすくなります。

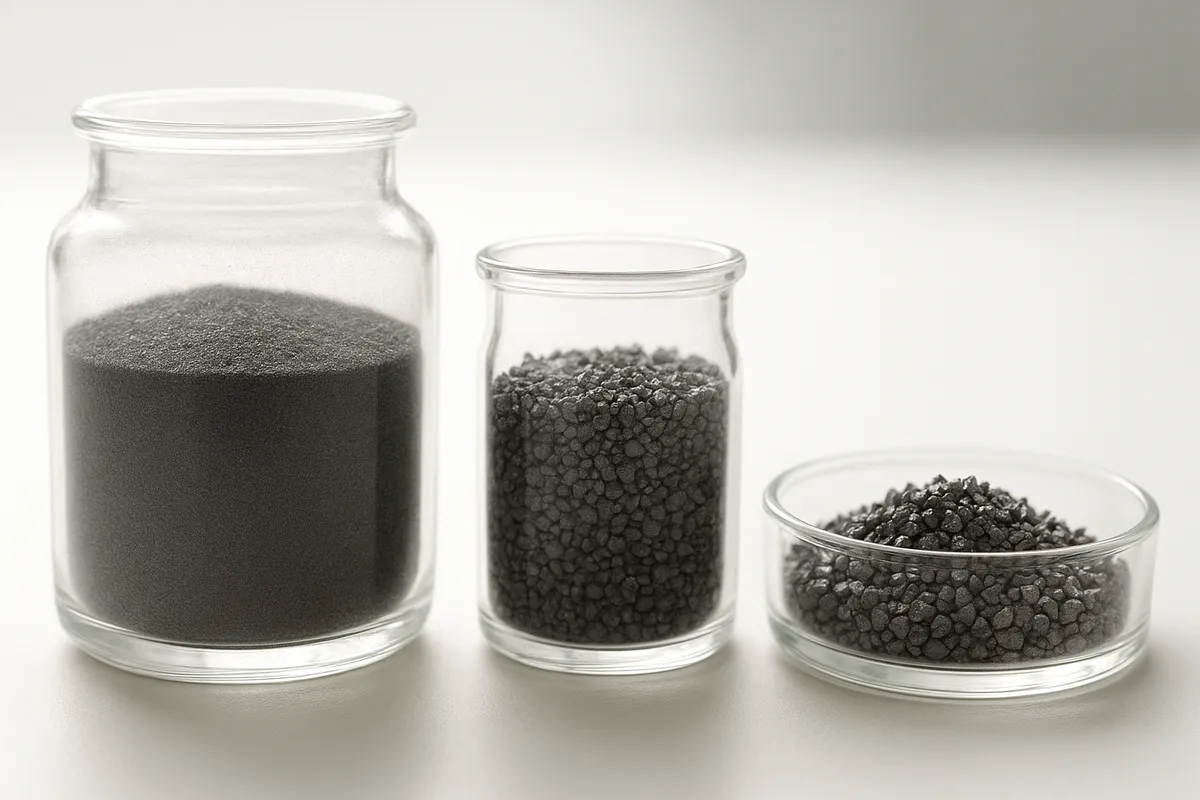

粉末の品質が性能を決める：粒径・粒子形状・酸素含有量

粉末製法の比較

チタン粉末冶金では、同じ成分のTi-6Al-4Vでも、どんな粉末を選ぶかで成形の安定性と最終特性が変わります。
特に差が出るのが、粒径、粒子形状、酸素含有量です。
加工現場では焼結条件やHIP条件に目が向きがちですが、実際にはその前段の粉末品質で勝負が決まる案件が少なくありません。

代表的な球状粉の製法としては、GA、PA、PREPがよく比較されます。
GAはガスアトマイズ、PAはプラズマアトマイズ、PREPはプラズマ回転電極を指します。
GAは量産性とコストのバランスが取りやすく、HIPや一部の粉末冶金用途で使いやすい製法です。
PAはより高い球状度と清浄度を狙いやすく、PREPは衛星粒子が少なく粒子形状が整った粉末を得やすい一方、コストは上がります。

球状粉が好まれる理由は明快で、まず流動性が安定します。
MIMでは金型キャビティへの充填ムラが減り、HIPや缶詰粉末では充填密度のばらつきを抑えやすくなります。
加えて、角張った粉やスポンジ状粉に比べて表面積の増え方が穏やかなので、酸化の起点も抑えやすくなります。
チタンではこの「表面積を増やしすぎない」ことがそのまま酸素管理につながります。
つまり球状粉は、充填性と流動性だけでなく、酸化面積の低減という意味でも有利です。

粒径の使い分けも、MIMとHIPでは考え方が異なります。
MIMでは一般に 30 μm 未満の微粉が使われ、10 μm 級の粉末が代表例として挙がります。
文献では 0.5〜20 μm 付近が理想粒径として言及されることもありますが、粒子を細かくするほど比表面積が増え、酸素ピックアップのリスクが高まります。
流動性と焼結性だけを見て微粉化を進めると、延性を削る方向に働くため、チタンでは単純に「細かいほど良い」とは言えません。

現場では、スクリーン分級を厳しくして粗粒や異形粒子を落とすと、射出時の充填挙動は落ち着きます。
ゲート通過が揃い、ショートショットや局所密度差の予防にも効きます。
ただ、そのぶん歩留まりが下がって原料コストは上がります。
量産案件では、粒度レンジを狭くしすぎるとコストが崩れ、広げすぎると酸素規格や寸法安定性が苦しくなるため、量産性と酸素管理の両方を見ながらレンジを詰める考え方になります。

一方のHIP用途では、100〜300 μm 級の球状粉が説明されることがあり、ここではMIMほど微粉性は求められません。
狙いは金型への射出ではなく、缶内への安定充填と均一な初期充填密度の確保です。
粒子形状が整っていれば、脱気や封入後の緻密化挙動も読みやすくなります。
MIMは焼結を進めるために表面積を使う工法、HIPは充填と緻密化を安定させるために球状性を使う工法と捉えると、同じチタン粉でも要求仕様の違いが見えます。

Review of the Methods for Production of Spherical Ti and Ti Alloy Powder - JOM

Spherical titanium alloy powder is an important raw material for near-net-shape fabrication via a powder metallurgy (PM)

link.springer.com

酸素管理と延性の関係

チタンで粉末管理が難しい最大の理由は、酸素が単なる不純物ではなく、機械特性を直接動かす元素だからです。
酸素はチタン中で侵入型固溶元素として働き、降伏強度を押し上げる一方で、特にα相の延性を削ります。
強度だけ見ると一見有利でも、破断伸びや靭性の側では逆風になります。

多用途での実務目安としては、粉末酸素を 0.15 wt.%未満、最終部品で 0.2 wt.%未満 に収めたい場面が多くなります。
このレンジを外れると、強度より先に延性や信頼性の設計自由度が狭まります。
さらに焼結Ti-6Al-4Vでは、酸素量が 0.33 wt.%付近 に達すると延性が急に落ちる報告があります。
設計者の立場では、引張強さの数字だけで合否を見ず、伸びがどこで崩れるかを酸素量とセットで見る必要があります。

この延性低下は、ミクロ組織で見ると理解しやすくなります。
酸素はα相を強化しますが、そのぶん転位運動が制限され、局所的なひずみ集中を逃がしにくくします。
焼結材やMIM材では、もともと気孔、粒界、旧粉末境界など応力集中の起点になりやすい要素を抱えています。
そこへ酸素が増えると、塑性変形で応力を分散する余地が減り、破断伸びの低下として現れます。
言い換えると、酸素は「強くする元素」ではあっても、「壊れにくくする元素」ではありません。

MIMでは酸素増加のリスクが工程全体に散らばっています。
粉末初期値だけでなく、混練→脱脂→焼結の各段階で酸素が増える可能性があるため、工程ごとの管理が必要です。
MIMでは酸素増加のリスクが工程全体に散らばっています。
粉末の初期値だけでなく、脱脂と焼結の間でも酸素は増えるため、受入だけで安心せずに混練後・脱脂後・焼結後の段階ごとで追跡する管理が欠かせません。

MIM粉末とHIP粉末の違い

MIM粉末とHIP粉末は、どちらも「チタン粉末」ではあっても、求める役割が違います。
MIM粉末は、バインダと混ぜたときに均一なフィードストックになり、射出で細部まで充填され、焼結で短い拡散距離を確保できることが条件になります。
そのため微粉であることが求められますが、細かすぎると酸素が増え、流動も不安定になります。
MIM用粉末の選定は、成形性、脱脂性、焼結性、酸素規格の四つ巴です。

HIP粉末は、缶内への充填、脱気、加圧下での均一緻密化が主眼です。
このため、MIMほど微細である必要はなく、むしろ球状で流れが揃い、充填密度を安定させられることのほうが効きます。
GA、PA、PREPの比較でも、HIP向けでは球状度と清浄度の高さが評価軸になりやすく、微粉化そのものは優先順位が下がります。

両者の差を設計上の言葉で言えば、MIM粉末は「形状をつくる粉」、HIP粉末は「中身を詰める粉」です。
MIMでは粉末ひと粒ごとの表面状態が焼結ネック形成や酸素吸収に直結し、HIPでは粒子形状と粒度分布が缶充填と収縮均一性に直結します。
同じ球状粉でも、MIMでは微粉側の酸素管理が厳しく、HIPでは粗粒側の充填挙動と脱気性が問われます。

この違いは、工程トラブルの出方にも表れます。
MIMでは脱脂・焼結中の酸素上昇が延性不足として出やすく、寸法は合っていても材料特性が足りないという不具合になりがちです。
HIPでは粉末そのものの酸素値に加えて、封入時のガス管理や初期充填の均一性が仕上がりを左右します。
前のセクションで触れたように、HIPは後段で空隙を詰める力が強い工程ですが、粉末品質まで帳消しにできるわけではありません。
チタンでは、粉末の粒径、形状、酸素の三つを別々に見るのではなく、工程と最終用途までつないで同時に設計することが前提になります。
この違いは工程トラブルの出方にも表れます。
MIMでは脱脂・焼結中の酸素上昇が延性不足として現れやすく、HIPでは封入や充填に起因する問題が出やすい傾向があります。
MIMが最も力を発揮するのは、小型で形状が入り組み、しかも数量がまとまる精密部品です。
具体的には医療の小物部品、電子機器向けの小型金属部品、微細な機構を持つ精密部品が代表例になります。

適用が有利な部品例

MIMが最も力を発揮するのは、小型で形状が入り組み、しかも数量がまとまる精密部品です。
対象として挙がりやすいのは、医療の小物部品、電子機器向けの小型金属部品、微細な機構を持つ精密部品です。
切削で作ると工程が分かれ、薄いリブ、細かな凹凸、複数方向の形状を積み上げるほど工数が膨らみますが、MIMなら一体成形でまとめられる余地があります。
MIMAの工程解説でも示される通り、こうした部品群では粉末射出の形状自由度がそのまま製造優位になります。

一方で、部品サイズには見ておくべき境界があります。
高精度を保ちやすい領域としては、MIM部品は100 mm未満が中心です。
これを超える方向へ設計を広げると、焼結時の反り、部位ごとの収縮ムラ、脱脂時間の増加が一気に効いてきます。
小物では成立していた形状でも、寸法が大きくなるだけで工程窓が急に狭くなるのがMIMの難しいところです。

設計段階では、樹脂射出成形に近い発想で見てしまうと失敗します。
チタンMIMでは、ゲート位置、抜き勾配、均一肉厚の3点を最初から機能面と一緒に詰める必要があります。
ゲート位置が悪いと充填不良やウェルドの問題だけでなく、焼結後の寸法流れにも影響します。
抜き勾配が不足すると離型時にグリーン体へ無理がかかり、脱脂前の見えない損傷が歩留まりを落とします。
肉厚差が大きいと、脱脂速度と焼結収縮が部位ごとに揃わず、寸法と反りの両方で苦しくなります。

現場では、見た目の都合でゲート痕を裏側へ逃がしたい、ただし機能面の平面度も外せない、という要求がよく衝突します。
この段階で金型ゲート設計をやり直すと、立ち上げ全体が後ろへずれ込みます。
量産で効くのは加工現場の微調整より、初期DFMでどこまで整理できているかです。
MIMは形状自由度が高い工法ですが、自由に見える部分ほど最初の設計ルールが歩留まりを決めます。

設計ルールと収縮管理

MIM設計で切削やプレスと発想が最も異なるのは、焼結収縮を前提に寸法を作る点です。
焼結収縮は一般に 10% 以上入るため、完成寸法から逆算して金型側にスケーリングを織り込む必要があります。

この収縮は単純な一様縮小だけで終わらないのが実務上の難所です。
形状の急変部、厚肉部、ゲート近傍では、脱脂時のバインダ抜けと焼結時の緻密化速度に差が出ます。
そのため、CAD上の理想形状よりも、均一肉厚、急な断面変化の抑制、局所的な質量集中の回避が優先される場面が少なくありません。
設計段階でここを外すと、収縮率そのものは読めても、反りとバラツキが残ります。

寸法バラツキの管理では、金型補正だけでなく統計的工程管理を組み合わせる考え方が欠かせません。
射出、脱脂、焼結の各工程でばらつき要因が分かれているため、完成品の測定だけでは原因を追い切れません。
ロットごとの収縮傾向、炉位置差、フィードストックの変動を工程データとして持っておくと、金型補正を過剰に繰り返さずに済みます。
MIMは金型工法なので「一度決まれば安定する」と見られがちですが、安定させるまでの入口では工程管理の密度が問われます。

材料面では、バインダ由来の炭素や酸素の混入も設計限界の一部です。
前のセクションで触れた酸素管理に加えて、脱脂が不十分だと炭素残渣が焼結体へ持ち込まれます。
その結果、寸法より先に材質側で問題になることがあります。
チタンではこの影響が無視できず、焼結密度、残留気孔、延性の低下が連動しやすい構造です。
MIMは粉末初期値だけでなく、脱脂から焼結までの雰囲気と残渣管理まで含めて設計する工法です。

疲労特性や気密性が厳しい部品では、焼結体のままで成立させるか、HIP後処理まで含めるかを早い段階で切り分けておく必要があります。
焼結密度が足りず残留気孔が破壊起点になるなら、後段でHIPを入れる設計のほうが整合します。
たとえば相対密度95%の部品を99.7%まで持ち上げられれば、空隙率は5.0%から0.3%へ下がる計算です。
数値差は小さく見えても、内部欠陥の起点密度として見ると意味は重く、疲労を問う用途では判断が分かれます。

コスト・リードタイムの考え方

MIMのコストは、単価だけ切り出すと判断を誤ります。
構造としては、金型の初期費、微粉末の材料費、脱脂・焼結の工程費、歩留まり損失が重なります。
金型費の事例としては27,000〜70,000 USD、金型納期は8〜12週間のレンジが知られています。
立ち上がりまでの負担は軽くありませんが、部品点数を一体化できて、数量がまとまる案件ではこの初期費を吸収しやすくなります。

単価優位が出るのは、高数量で同形状を繰り返すケースです。
医療、電子、精密機構のように小型部品を継続量産する用途では、切削で積み上がる工数と材料ロスを圧縮できます。
チタンは従来加工だとbuy-to-flyが重くなりやすい材料です。
したがってニアネット化の恩恵がコストに直結します。
Powder metallurgy of titanium – past, present, and futureが整理するように、粉末冶金ルートの価値は歩留まり改善と加工削減を同時に取れる点にあります。

ただし、MIMの材料費は楽観できません。
チタンMIMでは微細粉末が必要になり、そのぶん粉末単価は上がります。
さらに、酸素や炭素の管理を外したロットは寸法が合っていても材質不適合になり、見えにくい歩留まり損失が出ます。
コストを押し上げるのは不良品そのものだけではなく、脱脂や焼結の条件出しに時間を取られる立ち上げ期間です。
量産前提の工法であるほど、試作段階の設計未整理が後工程の工数として残ります。

サイズ拡大もコスト面では不利に働きます。
100 mm未満であればMIMの得意領域に収まりやすい一方、大きくなるほど脱脂時間は延び、焼結時の反りや収縮ムラ対策で条件出しが増えます。
形状自由度の利点をそのまま大型部品へ持ち込むと、金型費だけでなく工程の不確実さまで抱え込む形になります。
MIMは「複雑なら何でも得」という工法ではなく、小型・複雑・量産の3条件が揃ったときに収益構造がきれいに立つ工法です。

HIPの設計適性と大型部品への適用

HIP条件の代表レンジ

HIPは「高温・高圧で押しつぶす工程」と一括りにされがちですが、設計で見るべきなのは、どの欠陥を、どの前工程に対して、どこまで閉じたいのかです。
Ti-6Al-4Vでは、JMSTの報告で 900〜940℃、100 MPa超、保持 3 h が代表条件として示されています。
AM後処理では、MDPIが整理した ASTM F2924-14 準拠のレンジとして 895〜955℃、100 MPa以上、180±60 min が使われています。
数値は近く見えても、粉末缶詰HIP、鋳造後HIP、AM後HIPでは狙う欠陥の種類が違うため、同じレシピの横展開では詰め切れません。

設計者の立場で押さえたいのは、HIPが外形を作る工程ではなく、内部の空隙、未接合部、引け巣のような体積欠陥を縮退させる工程だという点です。
たとえばSLMのTi-6Al-4Vでは、密度 4.394 g/cm³、理論密度比 99.2% の状態から、HIP後に 4.415 g/cm³ 超、99.7%超まで上がった報告があります。
数字だけ見ると 0.5 ポイントの差ですが、内部欠陥を起点に疲労寿命がばらつく部品では、この差が設計許容の置き方を変えます。
気密、疲労、破壊靭性の議論になる部品でHIPが後段に入るのは、この内部品質の揃え込みに意味があるからです。
Effects of HIP Process Parameters on Microstructure and Mechanical Properties of Ti-6Al-4V Fabricated by SLMでは、

HIPに入れれば何でも整うわけではありません。
ガス閉じ込めは典型的な失敗要因です。
粉末缶詰HIPや内部空間を持つ構造では、封入前の真空引き、ベント位置、封止タイミングの設計が甘いと、圧力媒体であるアルゴンが残留したり閉じ込められたりして、狙った緻密化が進みません。
さらにチタンでは粒界酸化の抑制も外せず、前工程での表面状態や封止条件が後の拡散挙動に響きます。
冷却速度も無視できず、同じ最高温度と圧力でも、冷却の取り方で組織と機械特性の着地が変わります。
Effect of Hot Isostatic Pressing Conditions and Cooling Rate on Microstructure and Properties of Ti-6Al-HIPは加圧条件だけでなく冷却条件まで含めて材料設計の一部です。
HIPに入れれば何でも整うわけではありません。
典型的な失敗要因はガス閉じ込みで、封入前の真空引き、ベント位置、封止タイミングが不十分だとアルゴンが残留して狙った緻密化が進まないことがあります。
HIPの価値が最も見えやすいのは、外から見えない欠陥がそのまま信頼性に直結する場面です。
鋳造品の引け巣や内部欠陥の低減、AM品の未融合部やポロシティの低減、粉末缶詰HIPによる粉末固化などが代表的な適用例です。

HIPの価値が最も見えやすいのは、外から見えない欠陥がそのまま信頼性に直結する場面です。
鋳造品では引け巣や内部欠陥の低減、AM品では未融合部やポロシティの低減、粉末缶詰HIPでは粉末を高密度な素材へ固化成形する用途が代表です。
ここでは「形状自由度」よりも「内部品質の均質化」に重心があります。
鋳造やAMのままでも形は成立していて、問題はその中身に残る微小欠陥だ、という部品にHIPがはまります。

もう一つの柱が拡散接合です。
積層板の一体化、大面積接合、内部流路を持つ構造体の接合では、HIPの等方圧が面全体にかかることが効きます。
ボルト締結や局所溶接では接合線が増え、ろう付けでは熱影響や接合材の制約が残る構成でも、HIP拡散接合なら接合界面そのものを母材化する方向で設計できます。
金属技研の技術解説でも、熱交換器、流体マニホールド、冷却流路を埋め込んだ部材では、この一体化メリットがそのまま部品点数削減と漏れ経路削減につながります。

実務で見落とされやすいのが、HIP後の後加工を前提に余肉を置く設計です。
HIPは内部欠陥の低減には効きますが、外形精度を仕上げる工程ではありません。
鋳肌、AM表面、缶詰HIP後の外皮除去を考えると、仕上げ面には機械加工代が必要です。
疲労信頼性を上げたいからHIPを入れるのに、後加工代が足りず表層欠陥や缶痕を残すと、せっかく内部を整えても表面起点のトラブルに切り替わるだけです。
設計段階で「どこをHIPで直し、どこを切削で整えるか」を分けておくと、工程の役割分担が崩れません。

粉末缶詰HIPでは、この前段設計の詰めが歩留まりを左右します。
現場では板厚不均一の缶を使うと、薄い側から先に変形が進み、粉末の締まり方に偏りが出ます。
その結果、緻密化ムラが残るだけでなく、HIP後の外形が想定以上にいびつになり、後加工の切削負荷が急に増えます。
こうした案件では、缶肉厚を均一側に寄せるだけでは足りず、ベント位置まで含めて見直したことで、内部の締まりと外形の落ち着きがそろい、余肉の削り代も読みやすくなりました。
粉末缶詰HIPは「粉を入れて押せば固まる」工程ではなく、缶設計そのものがプリフォーム設計だと捉えたほうが、失敗の説明がつきます。

装置ワーキングゾーンとコスト因子

HIPを大型部品へ適用できるかどうかは、まず装置のワーキングゾーンで決まります。
部品外形だけでなく、缶封入材なら缶寸法、治具、断熱や支持条件まで含めて、炉の有効直径と有効高さに収まる必要があります。
つまり大型対応力は材料の都合ではなく、装置サイズ依存です。
MIMのように形状が大きくなると工程安定性が先に苦しくなる工法とは違い、HIPは装置に入る範囲であれば大型化そのものは視野に入ります。
その代わり、入ることと採算が合うことは別問題です。

コストを押し上げる支配因子は、設備そのものとサイクルタイムです。
HIPは昇温、加圧、保持、冷却まで1サイクルが長く、しかも高温高圧設備を占有します。
小物を多数まとめて処理できる案件ではバッチ効率が立ちますが、大型部品ではワーキングゾーンの占有率が上がり、1回の装入で稼げる部品点数が減ります。
ここで効いてくるのは重量だけではなく、容積の使い方です。
直径や高さの片側だけが大きい部品は、実質的に他部品との混載余地を削り、処理費の割り付けが重くなります。

大型拡散接合品や内部流路付き構造では、前工程の組立精度もコストと直結します。
積層板の位置ずれ、界面の面粗さ不足、封止不良があると、HIP後に非接合部が残り、再利用できない一発勝負になりやすいからです。
さらに、内部流路を持つ構造では、不要空間にアルゴンを閉じ込めないための逃がし設計が欠かせません。
ベントの取り回しを後回しにすると、流路を作るつもりが圧力媒体の袋小路を作ることになります。
大型部品ほど修正コストが重く、試作1回の意味が小物とは違います。

設計と調達の境目で見ると、HIPは「大型にも使える工程」ですが、「大型ほど有利な工程」ではありません。
内部欠陥除去、緻密化、一体接合という価値が、長いサイクルタイムと設備占有を上回る部品で採用が成立します。
逆に、内部品質要求がそこまで厳しくない単純大型ブロックなら、HIPのコスト構造は重く出ます。
大型化の判断では、部品サイズだけでなく、ワーキングゾーンへの収まり方、バッチ構成、余肉除去量、接合後の仕上げ工程まで含めて見たほうが、製法選定の精度が上がります。

MIM・HIP・従来加工の比較表

比較指標の定義

MIMとHIPは、どちらも粉末冶金の文脈で語られますが、比較の軸をそろえないと混同が起こります。
MIMは粉末とバインダを混練し、射出成形で外形を作り、脱脂と焼結で金属化する工法です。
つまり評価の中心は、複雑形状をどこまで一体化できるか、量産時に公差と収縮をどう管理するかにあります。
これに対してHIPは、高温・等方圧で内部空隙を閉じ、緻密化や欠陥除去、あるいは粉末固化を行う工法です。
外形形成そのものより、内部品質をどこまで詰められるかが主な評価対象になります。
MIMAの工程解説と金属技研の実務例を並べてみると、この役割分担は明確です。

ここで使う比較指標は、設計初期の一次判断に直結するものに絞ります。
形状自由度は、アンダーカットや薄肉、複雑な三次元形状、内部流路まで含めてどこまで無理なく形にできるかを見る指標です。
サイズレンジは、単なる外形寸法ではなく、工法として安定的に成立する大きさの領域を示します。
達成密度は、焼結体の残留空隙やAM由来のポロシティをどこまで詰められるかという観点で見ます。
後加工量は、最終公差や表面機能を出すために切削や研削がどれだけ残るかです。
初期費、量産性、リードタイムはコストそのものではなく、何が費用を支配するかを読むための項目です。
MIMなら粉末単価、金型、脱脂・焼結タクトが支配因子になり、HIPなら処理条件、炉占有、前後工程との組み合わせが効きます。
従来切削では、材料歩留まりと加工時間、つまりbuy-to-flyの悪さがそのままコストに出ます。

チタンではこのbuy-to-flyが比較表の読み方を変えます。
Powder metallurgy of titanium – past, present, and futureで整理されている通り、従来加工のbuy-to-fly比は通常12:1で、20:1を超える例もあります。
F-22では12.2:1で投入材の約82%がスクラップになったとされています。
これに対して、MIM、粉末缶詰HIP、AM＋HIPのようなニアネット系は、最終形状に近い段階まで外形を寄せてから必要部だけを仕上げる発想です。
形状によって差はありますが、材料を削り捨てて形を作る工法より、歩留まりの起点が明らかに違います。

設計審査で同じ部品をMIMとAM＋HIPで並べたときも、この指標のどこを見るかで結論が変わりました。
見た目の形状自由度だけならAM側に分がある案件でも、肉厚が場所ごとに振れていて、公差帯をどこに置くかが曖昧な図面だと、後加工面の設定が増えてAM＋HIPの利点が薄れます。
逆に、肉厚をそろえたうえで重要寸法を局所面に限定できる形なら、MIMは焼結収縮を織り込んだ量産設計に落とし込みやすく、金型投資の意味が出ます。
工法比較では「作れるか」より先に、「どの寸法を、どの面で、どの工程に持たせるか」を整理したほうが判断を誤りません。

四工法比較表

一次判断に使いやすいように、粉末冶金の代表4工法に、従来切削・展伸材を加えて並べます。
HIPは単独で最終外形を作る工法ではないため、表では「緻密化・欠陥除去・粉末固化の中核工程」として位置づけています。
あわせて、CIP→焼結→HIPのような組み合わせや、AM後HIPも比較の中に含めて読むと実務上のズレが減ります。

この表で見落としたくないのは、HIPの列だけが「単独で外形を完成させる工法」として読めない点です。
たとえばCIP→焼結→HIPでは、CIPで粉末を等方圧成形し、焼結で形を保持し、HIPで残留空隙を詰めます。
粉末缶詰HIPなら、ガスアトマイズ粉のような球状粉を缶に封入し、缶ごと高温・等方圧で固化して、ニアネットに近い素材や部材を得る流れになります。
AM＋HIPでは、SLMなどで外形と内部流路を作ったあと、HIPで内部欠陥を縮退させるため、「造形」と「内部品質の均質化」を分担しているわけです。

ニアネットのメリットは、材料歩留まりを表に出した瞬間に見えてきます。
従来切削ではbuy-to-flyが12:1なら、1 kgの部品を作るために12 kgの材料を投入する計算で、11 kgは切粉やスクラップ側に回ります。
12.2:1ならスクラップ比率は約82%です。
これに対してMIMは粉末を部品外形近くまで射出成形し、粉末缶詰HIPは素材形状そのものをニアネットに寄せ、AM＋HIPは除去加工を基準面や嵌合部に絞れます。
チタンのように素材価格が高い材料では、この差が単なる加工法の好みでは済みません。

価格比較を数字で断定しにくいのも、ここに理由があります。
MIMは部品単価だけを見ると誤解しやすく、金型費、粉末費、脱脂・焼結のバッチ効率、後加工の有無で景色が変わります。
HIPも同じで、処理費は重量だけでなく炉容積の占有、保持条件、混載効率、前工程の状態に引っ張られます。
従来切削は初期費が軽く見えても、歩留まりと加工時間が積み上がる形状では不利です。
比較表では価格欄をあえて置かず、どの工法が何に費用を使うのかを読むほうが、設計初期の判断には合っています。

判断早見表

設計の初期段階では、細かい条件表を読む前に、どの工法から検討を始めるべきかを切り分けたほうが前に進みます。
一次判断は、部品サイズ、形状の複雑さ、数量、要求密度、欠陥許容度の5点でおおむね整理できます。

フローで書くと、まず「その部品の価値は外形にあるのか、内部品質にあるのか」を切ります。
外形の複雑さと数量が先に立つならMIMかPMです。
ここで肉厚が均一で、小型で、公差の厳しい面を限定できるならMIMに乗せやすく、形が単純で抜き方向を素直に取れるならPMが先に立ちます。
内部流路や自由曲面が価値の中心ならAM＋HIPです。
外形はすでに作れていて、課題がポロシティ、未融合、引け巣、疲労起点の抑制にあるならHIPが主役になります。

実務では、MIMとAM＋HIPの境目が最も迷いやすいところです。
同一部品を比較すると、AM＋HIPは「どんな形でもいける」と見えがちですが、実際には肉厚の急変部が多いと造形後の仕上げ基準が散り、HIP後も公差の置き方に無理が残ります。
逆にMIMは、外形を一発で近づけられても、肉厚差が大きい形や公差帯を全周に厳しく置いた形では収縮管理が苦しくなります。
設計審査で最終的に工法が決まる場面では、この肉厚均一性と公差帯の置き方が効きます。
図面上で要求を均一に厳しくするより、機能面に絞って厳しくし、それ以外は工程が持てる寸法自由度を残した案件のほうが、工法選定の精度が上がります。
実務では、MIMとAM＋HIPの境目が最も迷いやすいところです。
AM＋HIPは一見どんな形でも対応できるように見えますが、肉厚の急変部が多いと仕上げ基準が散り、公差管理が難しくなります。
従来切削・展伸材は、立ち上がりの速さと素材調達の分かりやすさで現在も基準点です。
ただし、チタンで複雑形状を削り出す案件では buy-to-fly の悪さが想像以上に効きます。
外形が複雑になるほど切削時間とスクラップ比率が増え、MIM や粉末缶詰HIP、AM＋HIP に切り替えたときの効果が顕在化します。

よくあるトラブルと対策

酸素・炭素の管理策

チタン粉末冶金で最初に崩れやすいのが、酸素上昇と炭素汚染です。
とくにMIMでは、粉末そのものの酸素量だけでなく、混練、保管、脱脂、焼結までのどこで余計な酸素や炭素を拾ったかを工程ごとに切り分けないと、原因が見えなくなります。
JOM系のレビューを整理したOxygen variation in titanium powder and metal injection moldingでは、粉末酸素を 0.15 wt.% 未満に抑える考え方が実務上の目安として扱われています。
現場でも、受入時の粉末分析だけで安心せず、混練後、脱脂後、焼結後のどこで上がったかを追えるサンプル頻度を先に決めておくほうが、量産立ち上げで効きます。

酸素上昇は、開封後の粉末取り扱いが長い、回収粉やトレース材の管理が曖昧、脱脂・焼結雰囲気が不安定、といった条件が重なると表面化します。
焼結炉は真空または不活性雰囲気で回していても、前段で持ち込んだ汚染は消えません。
トレース材や識別材も盲点で、樹脂系マーキングや不適切な治具付着物が炭素源になるケースがあります。
管理票の上では同じロットでも、実際には作業者ごとのハンドリング差で酸素や炭素の増え方がずれることがあるため、受入検査だけでなく工程内の抜き取り位置まで固定しておくと、異常の立ち上がりが読み取れます。

寸法収縮ばらつきも、この段階から始まっています。
MIMは焼結で収縮する前提の工法なので、充填むら、粉末濃度むら、冷却偏りがあると、同じ金型でも部位ごとに縮み方が揃いません。
ゲート位置、充填バランス、冷却回路の詰めが甘いと、焼結後に寸法が散るだけでなく、密度分布も崩れます。
そこで現場では、射出条件の管理と焼結後寸法の相関を取り、Cp/Cpkで管理幅を見ます。
公差不良を寸法測定だけで追うのではなく、成形重量、脱脂減量、焼結後密度まで並べると、ばらつき源が成形側か熱処理側か切り分けやすくなります。

脱脂・焼結の歩留まり改善

MIMで不良率が跳ねやすいのは脱脂です。
脱脂不良が出ると、黒点、ブリスター、割れ、焼結後の異常収縮が連鎖し、後工程で見つかっても手遅れになります。
設備仕様としては脱脂温度域に 100〜350℃ のレンジが見られますが、実務では温度の絶対値より、段階脱脂の温度プロファイルとガス抜け経路の整え方が歩留まりを左右します。
急に分解を進めると内部圧が逃げ切れず、肉厚部や袋小路形状で膨れや割れが出ます。
逆に抜けを優先しすぎるとタクトが伸び、量産性が崩れます。

設計是正が効く場面も多いです。
脱脂ムラは形状のコーナーや肉厚遷移部で出やすく、実務でもそこが最初の観察点になります。
角を立てたまま流そうとすると、バインダが局所的に滞留し、脱脂時に残渣を残しやすくなります。
意図的にRを付け、肉厚をそろえる方向へ図面を見直した案件では、不良率が1桁改善したことがあります。
工程条件だけで押し切るより、ガスが抜ける断面を作るほうが効く、という典型例です。
治具設計でも同じで、支持点が多すぎて脱脂ガスの流れを止めていないか、接触部で熱履歴の偏りを作っていないかを見ます。

バインダ選定も歩留まりに直結します。
脱脂の初期で低温側から順に抜ける成分と、後半まで骨格を保つ成分のバランスが悪いと、形状保持と残渣低減の両立が崩れます。
黒点やブリスターが出たとき、焼結条件だけを触ると遠回りになることが多く、まず脱脂残渣の有無を疑うほうが筋が通ります。

焼結側では、残留気孔が歩留まりと疲労性能の分岐点になります。
焼結後の相対密度は条件次第ですが、気孔がつながったままだと強度より先に疲労ばらつきへ出ます。
そこで、等温保持で拡散を進める、昇温のつなぎを見直してネック成長を安定させる、といった焼結プロファイルの調整が効きます。
それでも残留気孔が設計要求を外すなら、後工程HIPを前提にしたほうが整合します。
疲労要求が強い部品では、焼結のみで押し切るより、どの欠陥を焼結で減らし、どこからHIPに渡すかを先に決めたほうが、試作反復が短くなります。

HIP特有の欠陥と予防

HIPは内部欠陥を縮退させる工程ですが、HIPに入れれば無条件で品質が揃うわけではありません。
典型的な失敗は、残留気孔の閉じ残しと、アルゴン閉じ込めです。
前者は前工程の空隙形状や表面閉塞状態が悪いと起こり、後者は缶封入やAM後HIPでガスが逃げないまま内包されると表面化します。
とくにアルゴンはHIP媒体そのものなので、閉じ込める設計をしてしまうと、後で膨れや局所的な欠陥として返ってきます。

粉末缶詰HIPでは、缶封入時の真空引きが甘い、ベント設計が不足している、封止溶接で微小リークを作っている、といった不具合がそのまま内部品質に出ます。
現場では、真空引きの到達状態、ベント位置、封止後リークテストを一連で管理し、溶接だけ別工程扱いにしないことが効きます。
溶接ビードの外観がきれいでも、リークテストで弾かれる缶は珍しくありません。
HIP後に欠陥が見つかると工程損失が重くなるため、缶製作段階での品質管理の比重は高くなります。

AM後HIPでも似た問題があります。
表面近傍で閉じた空隙にガスが入ったまま残ると、HIPで潰し切れない欠陥になります。
Effects of HIP Process Parameters on Microstructure and Mechanical Properties of Ti-6Al-4V Fabricated by SLMで整理されているように、HIP条件そのものは定量化されています。
実務で差が出るのは前工程が残した欠陥の性状です。
HIP条件の最適化だけに意識が寄ると、欠陥の入口を閉じ忘れます。

残留気孔への向き合い方も、MIM焼結体にHIPを足す場合と、粉末HIPで素材化する場合で変わります。
MIM焼結体では、まず焼結でどこまで拡散を進めて気孔を丸められるかが前提で、そのうえで疲労要求が高い部品にHIPを追加する判断になります。
焼結体の気孔が鋭い形で残ると、HIP後も破壊起点として残ることがあります。
したがって、HIPは前工程の粗さを消す魔法ではなく、前工程が整えた欠陥を仕上げる工程として扱うほうが、欠陥解析の精度が上がります。

粉末安全性の基本

粉末安全性は品質管理とは別枠ではなく、工程安定そのものに直結します。
チタン粉を含む金属粉は可燃性粉じんとして扱う必要があり、粉末が細かいほど着火源管理と飛散抑制の比重が上がります。
消防法関連資料では、金属粉の定義や保管数量の考え方が整理されており、目開き 150 μm の網ふるいを 50%保管では密封、酸化剤との分離、火気管理が基本で、現場では容器単位で数量を追わないと、保管量の感覚がずれます。
10 L級の密閉容器を複数使っていると、見た目以上に総量が積み上がります。

設備面では、静電気対策と粉じん堆積対策を切り離さないことが肝心です。
アースを確実に取り、粉体移送や計量の周辺で帯電を逃がし、湿度管理で不要な帯電を抑えます。
防爆仕様の電気機器や集じん設備が必要になる場面では、粉じん危険場所の考え方を先に整理しておかないと、局所だけ対策しても抜けが出ます。
作業台、容器、治具、ホース類のどこが帯電源になるかを洗うと、ヒヤリハットの多くは説明できます。

消火設備も一般火災とは分けて考える必要があります。
金属粉火災では水、泡、CO2系は不適切で、金属火災対応のClass D消火器が前提です。
Class Dはチタンを含む可燃性金属火災向けの専用粉末を使う形式で、塩化ナトリウム系や銅粉系の薬剤が使われます。
国内流通品の代表スペックは一律に整理されていませんが、少なくとも一般ABC消火器で代用する発想は危険です。
保管容器も、広口で密閉できるHDPEペールや金属製密閉容器のような金属粉専用の構成を使い、開封後の放置や他材料との共用を避けることで、酸化と飛散の両方を抑えられます。

粉末安全性は、事故防止だけでなく品質不良の予防にもつながります。
飛散粉が別ロットへ混入すればトレーサビリティが崩れ、吸湿や酸化が進めば酸素上昇にも直結します。
安全と品質を別帳票で管理している現場ほど、抜けが出たときの追跡に時間を取られます。
粉末を開封してから使い切るまでの動線、容器の戻し先、清掃方法、消火設備までを一連で整えておくと、トラブルの芽を工程内で止められます。

2025-2026年の最新動向

酸素管理研究のアップデート

2024年の酸素管理研究では、チタンMIMの歩留まりを左右する論点が、単なる「低酸素粉を選ぶ」から「工程のどこで酸素が増えるかを分解して管理する」方向へ進んでいます。
Springerの2024年報告では、酸素量の増加は原料粉末の初期値だけでなく、混練、脱脂、現場で不良解析をしていても、最終分析で酸素が高いという結果だけでは手が打てません。
どの工程で表面酸化膜が厚くなったのか、バインダ分解由来の残渣がどこで反応したのかまで分けて考えると、対策の順番が決まります。

とくに新しい知見として押さえたいのは、酸素変動が脱脂と焼結の切れ目で起きるという見方です。
脱脂中に分解ガスの抜けが悪いと、単純な形状でも局所的に反応条件が変わります。
そこへ焼結の昇温プロファイルが重なると、ロット全体の平均酸素値より先に、局所組織のばらつきとして表面化します。
実務では、酸素分析の数値が規格内でも、伸びや疲労で落ちるロットがありますが、こうしたケースは工程内の微小な酸素変動と整合します。
研究の流れも、粉末受入時の化学成分表だけでなく、脱脂後体と焼結後体を分けて追う管理へ寄っています。

抑制策の方向性も整理されてきました。
ひとつは、混練から成形までの露出時間を詰め、空気中滞留を工程設計で減らすことです。
もうひとつは、脱脂で急いでガスを抜こうとせず、分解生成物を確実に排出する炉内流れを優先することです。
焼結では真空または不活性雰囲気の管理を「炉の設定値」ではなく「部品近傍で何が起きているか」で見る考え方が広がっています。
現場では、雰囲気管理を設備担当だけの仕事にせず、設計側が肉厚差や閉じたポケット形状を先に潰しておくと、酸素上昇の火種を図面段階で減らせます。

この流れは、仕様書の書き方にも影響します。
粉末の初期酸素だけを要求値に入れるより、脱脂後または焼結後の分析ポイント、雰囲気条件、工程内サンプリングの取り方まで文章化したほうが、量産移行で揉めません。
設計・調達の会議では、学会や業界会議のセッション資料を仕様書策定の根拠として添えると、社内合意が通りやすくなります。
研究発表のスライドにある工程分解の考え方は、現場の感覚論を仕様要求へ落とすときに効きます。
「なぜこの管理項目が必要か」を説明する土台になるからです。

国際会議トピックの要点

PMTi2024はマドリード開催の報告として、チタン粉末冶金の現在地を素直に映していました。
主題として目立ったのは、粉末供給の安定化、酸素・窒素管理、そしてAMとHIPを統合した後工程最適化です。
個別の技術が単独で進むより、粉末製造、成形・造形、後処理、品質保証を一体で詰める流れが強まっています。
とくにAM材では、造形条件だけで密度や疲労ばらつきを片づけるのではなく、HIPまで含めた工程窓で評価する議論が増えています。

この会議で実務に効く視点は、粉末供給が「調達部門の課題」では終わらない点です。
粒度分布、流動性、酸素・窒素、ロット再現性の揃い方が、MIMでもAMでも工程安定にそのまま跳ね返ります。
粉末が安定しないと、成形条件や造形条件の最適値が毎回ずれ、工程改善の議論が前に進みません。
研究発表でも、後工程の不具合を掘ると、入口の粉末ロット差に戻る例が多く、粉末仕様の書き方そのものが競争力になっています。

MIM 2026 International Conferenceも、今の時点で追っておく価値があります。
MIM用チタン粉末、バインダ系、部品大型化、医療用途の議論が中心テーマになる見通しで、MIMを「小型複雑部品の量産技術」としてどう次の段階へ持っていくかが焦点です。
とくに医療用途では、材質信頼性と表面・内部品質の両立が厳しく問われるため、粉末純度、脱脂残渣、焼結後の欠陥評価、必要に応じたHIP追加まで、一連の議論が整理されるはずです。
MIMの大型化も注目点で、単にサイズを広げる話ではなく、収縮の均一化、脱脂経路の確保、焼結ひずみの抑制をどう成立させるかが論点になります。

国際会議の資料は、研究者向けの情報に見えて、実は仕様決めの場で使い道があります。
たとえば粉末の受入条件や後処理の要否を決めるとき、社内だけの経験則では部署間の温度差が埋まりません。
そのとき、会議セッションで共有された論点を引いて「この条件は業界でどこが争点になっているか」を示すと、設計、品質、調達の目線が揃います。
現場では、学会資料を単なる勉強用で終わらせず、要求仕様の背景説明に転用すると議論が短くなります。

供給・設備能力の拡張動向

2025〜2026年を見るうえでは、技術論だけでなく供給能力の増強も外せません。
グローバルでは、チタン粉末の製造能力拡張とHIP設備の増設が同時進行しています。
特定社名を挙げなくても傾向は明確で、粉末側ではガスアトマイズやプラズマアトマイズの増強、設備側では大型HIPや多バッチ運用を前提にした炉更新が進んでいます。
背景にあるのは、AM向け高品質粉末の需要増加と、MIM・AM後処理の両方で高密度化要求が強まっていることです。

供給の拡張は、単純な生産量の話ではありません。
粉末では「必要量がある」だけでは足りず、粒度レンジ、球状度、酸素・窒素、水素などの管理を量産ロットで揃えることが問われます。
MIMなら微粉域の安定供給、HIPや缶封入用途なら比較的粗い粉末の充填性と再現性が要点になり、用途ごとに求める設備構成が違います。
そのため、近年の投資は能力増だけでなく、用途別の粉末グレードを分けて供給する方向へ向かっています。
設計側から見ると、これで「研究用には作れるが量産供給が続かない」という壁が少しずつ低くなっています。

HIP設備の増強も同様です。
AM後処理の普及で、HIPは特殊工程から量産工程の一部へ近づいています。
装置能力が増えると、単に大型部品に対応できるだけでなく、処理待ちによるリードタイムの詰まりを減らせます。
前のセクションでも触れた通り、粉末冶金では前工程が順調でも、後工程の炉能力が足りないと全体最適が崩れます。
HIP炉の増設や更新は、品質向上だけでなく、生産計画を成立させる設備投資として意味を持っています。

国内では日本チタン協会の2025年度事業計画が、需給、産業基盤、標準化活動をどう見ているかの手がかりになります。
ここで注目したいのは、単なる市況見通しではなく、材料産業としての整備課題が含まれている点です。
チタン粉末冶金の拡大には、原料供給、加工技術、人材、標準化の足並みが必要で、どれか一つだけ先行しても量産基盤は育ちません。
協会計画を読むと、国内で何が優先課題として認識されているかが見え、海外会議の議論との接続も取りやすくなります。

供給・設備能力の動きを設計判断へ落とし込むと、「作れるか」より「安定して繰り返せるか」を見る局面が増えます。
試作では成立したが量産で粉末ロットが切り替わる、HIP待ちで納期設計が崩れる、といった問題は技術課題と供給課題の境目にあります。
近年の拡張投資は、この境目を埋める方向に動いており、MIMもHIPも、工程単体の優劣ではなく、粉末供給から後処理までをつないだ生産能力で比較する段階に入っています。

用途別の選び方チェックリスト

設計要件チェックシート

選定を早めるには、まず設計要件を4軸で切り分けるのが有効です。
現場では議論が「MIMで作れるか」「HIPを入れるべきか」にすぐ飛びがちですが、先にサイズ、形状複雑度、要求特性、年間数量を並べると、候補工法の絞り込み精度が上がります。

サイズでは、最大長と肉厚均一性をセットで見ます。
小型部品でも肉厚差が大きいと、MIMでは脱脂経路と焼結収縮のそろい方に影響が出ます。
逆に、装置に入る範囲で大型かつ断面が厚い部品は、HIP系の検討が前に出ます。
MIMは精密部品で力を発揮しますが、設計の起点としては「小型複雑形状か」「大型高密度か」を最初に分けるだけでも、見積先との会話が噛み合いやすくなります。

形状複雑度では、中空、アンダーカット、内流路の有無を明確にします。
外形だけを見ると単純に見える部品でも、内部に流路がある、肉盗みが深い、組立一体化を狙っているといった条件が入ると、AMとHIPの組み合わせが候補に上がります。
小型で複雑な三次元形状を高数量で流したいならMIMが本命ですが、自由曲面や内部流路が設計価値そのものになっている場合は、MIMよりAM側のほうが理屈に合います。

要求特性の軸では、密度だけでなく、疲労、気密性、内部欠陥許容の考え方まで書き込みます。
ここが曖昧だと、常圧焼結で止める案とHIP後処理まで含む案が同じ土俵で比較されてしまいます。
疲労特性が要求仕様に入る部品では、MIMでもAMでも「焼結または造形で形を作る工程」と「HIPで内部欠陥を詰める工程」を分けて考えたほうが、設計意図と工程能力が一致します。

年間数量は、試作、立上げ、量産のどこを見ているかで意味が変わります。
数量がまだ読めない試作段階では、金型投資の回収が見えないMIMは不利になりやすく、量産の見通しが立った段階で評価が変わります。
反対に、高密度や欠陥低減が優先される部品では、数量より先にHIP適用の必然性が立つケースがあります。
ここで見落とされやすいのが、金型投資を許容できるかどうかです。
MIMは部品単価だけでなく、初期の型費と償却計画を年産とセットで読まないと、判断がぶれます。

粉末管理体制の有無も、設計初期のチェック項目に入れておくべきです。
MIMでもHIPでも、粉末の扱いを外して工程だけを比較すると実務では詰まります。
粒径分布はD10、D50、D90まで指定し、粒子形状は球状度の要求を持たせると、見積条件のばらつきが減ります。
酸素含有量についても、粉末で 0.15 wt.%以下、最終部品で 0.2 wt.%以下 を目安に書いておくと、材料起点のリスクが整理されます。
調達側のRFPでこの書き方を入れた案件では、粉末仕様と設備条件が各社で揃い、見積比較の土台が平準化しました。
さらにHIP候補では有効ゾーン寸法まで明記しておくと、「入る前提で見積った会社」と「実機制約を織り込んだ会社」が混ざる事態を避けられます。

見積時に必須の仕様項目

見積の精度を上げるには、MIM候補とHIP候補で項目を分けて書く必要があります。
同じチタン粉末冶金でも、相手が積算に使う前提が違うためです。
ここを一枚の仕様書で曖昧にすると、価格差が工程差なのか、前提条件の差なのか判別できません。

MIM候補では、まず想定収縮率をどこまで織り込むかを書きます。
焼結収縮が入る工法なので、完成寸法だけ渡しても比較になりません。
加えて、金型投資の扱いを別建てにするのか、償却を単価へどう載せるのかも必要です。
金型費の事例には 27,000〜70,000 USD の幅があるため、部品単価だけを比較すると判断を誤ります。
脱脂・焼結キャパシティが量産計画に見合うか、表面処理の可否を後工程まで含めて積算しているかも見積条件に入ります。
MIMは射出だけ見ていても全体の生産能力は読めず、脱脂・焼結の詰まりがそのまま納期に効きます。

粉末仕様もMIMでは見積差の大きな要因です。
MIM向けでは一般に 30 μm未満、代表的には 10 μm級 の粉末が使われ、理想粒径として 0.5〜20 μm のレンジが挙げられることもあります。
ここでD10、D50、D90を指定せずに見積を取ると、微粉寄りで高価な前提と、やや広い分布で安価な前提が混在しやすくなります。
酸素と窒素の上限も同時に書いておくと、脱脂・焼結後の特性を含めた比較に寄せられます。

HIP候補では、装置ワーキングゾーン、つまり有効径×高さを最初から条件化しておくことが欠かせません。
大型部品はもちろん、中型でも治具や缶の厚みを含めると入らないことがあります。
加えて、サイクル数とリードタイム、後加工余肉、封入とベントの仕様まで書いておくと、処理費だけの見積と、実際に完成品へつなぐ見積を分けて見られます。
粉末缶詰HIPでは、缶設計と脱気経路が品質を左右するので、封入方法を見積条件から外すと比較になりません。

疲労特性が絡む案件では、常圧焼結のみで成立させる案と、HIP後処理込みの案を分けて積算するのが筋です。
MIMでもAMでも、疲労起点になりやすいのは内部欠陥なので、形状形成コストと内部品質のコストを混ぜると選定根拠がぼやけます。
設計側が「疲労をどこまで要求するか」を明文化していれば、見積側も焼結止まりでよいのか、HIPを後段に入れるべきかを前提として出せます。

調達実務では、RFPに粉末仕様としてD10、D50、D90とO、Nの上限、設備条件としてHIP有効ゾーンを明記しただけで、各社の見積条件が揃い、比較表の読み解きにかかる時間が短くなった経験が多いです。
価格の高低より前に、何を前提にした数字かが見えるようになるためです。
工程比較は、見積書の数字そのものより、条件が揃っているかどうかで精度が決まります。

ケース別の一次判断

一次判断では、部品の勝ち筋がどこにあるかを先に決めます。
候補を広げすぎると見積もりは取れても、設計変更の方向が定まりません。
ここでは複雑さ、サイズ、数量、要求特性、投資許容、粉末管理体制の6点を組み合わせて考えると、出発点が定まります。

小型で複雑、しかも高数量なら、第一候補はMIMです。
中空までは要検討でも、細かな外形、アンダーカット対応、部品一体化のメリットが大きく、金型投資を回収できる数量帯なら理屈が通ります。
このとき、粉末管理体制が社内または調達先で整っていることが前提になります。
微粉の粒度管理、酸素管理、脱脂・焼結の量産キャパが揃っていないと、図面上の適性がそのまま量産適性にはつながりません。

大型で高密度、あるいは内部欠陥の除去そのものがテーマなら、HIPが起点になります。
単体HIP、缶封入HIP、AM後HIPのどれを使うかは形状次第ですが、判断の中心は「外形をどう作るか」より「内部品質をどこまでそろえるか」です。
高密度化、疲労特性、気密性の要求が強い部品では、この軸で選んだほうが手戻りが減ります。

単純形状で量産数量が見えており、形状自由度よりコスト再現性を優先するなら、PM系の選択肢も残ります。
必ずしもMIMまで持ち込む必要がない部品はあり、単純量産に対しては工程を複雑にしない判断のほうが収益に合うことがあります。
逆に、自由曲面や内流路が性能そのものに直結するなら、AMにHIPを組み合わせる流れが自然です。
AMで外形と内部流路を作り、HIPで内部欠陥の揃いを詰める考え方です。

疲労特性要求が強い案件は、一次判断の時点で分岐を入れておくべきです。
MIM候補でも「焼結体で足りる部品」と「HIP後処理まで見ないと成立しない部品」は別物です。
AM候補でも同じで、自由形状だけを理由に採ると、後から疲労ばらつきの議論で詰まります。
設計時点で疲労が主要求なら、常圧焼結のみの案とHIP込みの案を最初から分けて評価するほうが、工法比較の筋が通ります。

金型投資許容の有無も、一次判断を左右します。
高数量でも初期投資を載せられない案件ではMIMの優位が出ません。
反対に、部品単価だけでなく加工歩留まりまで見れば、従来切削はbuy-to-flyの不利が効く場面があります。
投入材に対して最終製品の比率が悪い部品では、ニアネット系へ寄せる判断に説得力が出ます。

実務での一次判断は、結局のところ「その部品はどこで価値を出すか」を見極める作業です。
小型複雑形状を大量に作るならMIM、大型で高密度と欠陥低減を優先するならHIP、単純量産ならPM、自由曲面や内流路が必要ならAM＋HIPという並べ方にすると、設計、品質、調達の会話が同じ軸に乗ります。
ここに粉末管理体制の有無を加えると、図面上は成立しても量産では崩れる案件を早い段階で外せます。

まとめ

MIMとHIPは競合というより、部品価値の置き場で起点を分ける工法です。
小型・複雑・量産ならMIM、高密度化や欠陥低減、大型対応まで含めて考えるならHIPから入ると、設計と見積の軸がぶれません。
実務では、粉末の酸素、粒径分布、設備サイズの条件を早い段階で仕様書に固定すると、比較可能な見積に近づきます。
Ti-6Al-4VのHIP条件やMIMの収縮・サイズ目安のような外せない数値は、会議メモではなく図面・調達条件へ落とし込む段階で効いてきます。
2024〜2026年の研究や業界動向を前提に、MIM＋HIP、AM＋HIPまで含めて候補を並べることが、歩留まりと信頼性を両立する近道です。
